BPhero-DWM1000 模块

tuzhuke · 发表于 2019-2-14 23:25:24

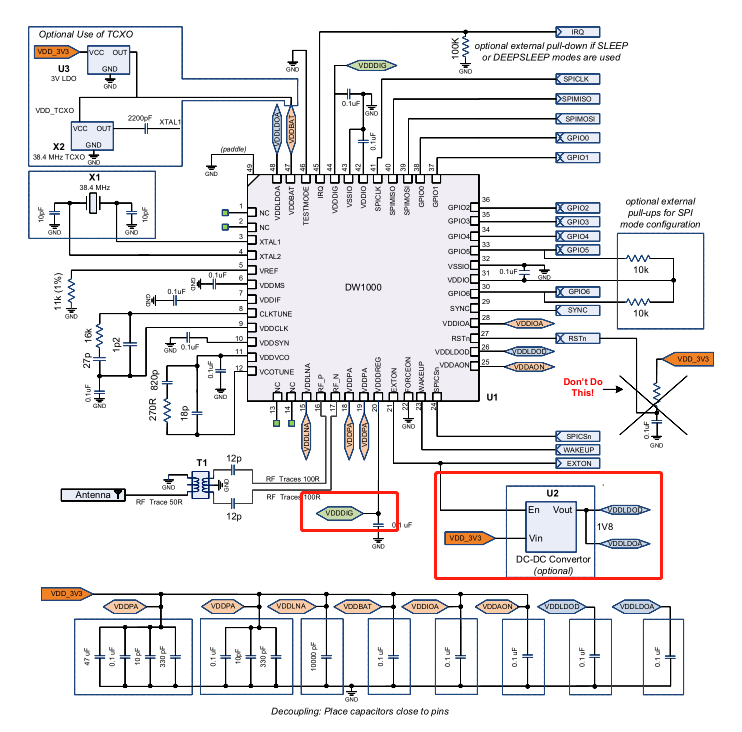

根据官方原理图，设计的DWM1000 模块基本完成了。
近期打样测试，批量价格不会超过三位数。

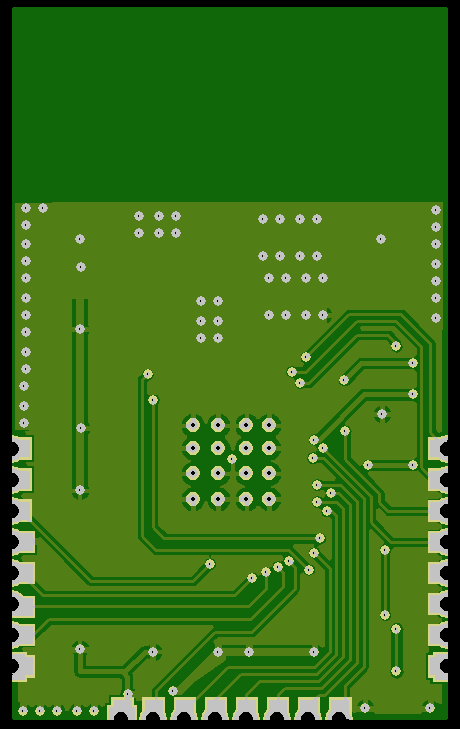

1 模块pin 脚与官方模块一致，底板焊盘需要拉长，可以实现无缝替换。
2 使用有源晶振，精度高达0.5ppm（官方设计参考无源晶振10ppm）
3 阻容封装0603，焊接贴片成本低

tuzhuke · 发表于 2019-3-4 11:26:05

模块调试进度

1 PCB设计问题
如下两个地方设计问题，VDDIG 和 VDDLDO 没有正确连接，在板子上做rework 后，DW1000 可以正常工作，指示灯亮了

2 当时目前发送信号，其它模块无法收到，偶尔能收到
可能问题A 天线部分十分糟糕，信号问题，B DW1000 虚焊(这个家伙比较难焊接)，C 用有源晶振替换无源晶振引入问题，官方原理图中有源晶振要走一个LDO，我设计直接加到3.3V上了

继续debug 中 ....

tuzhuke · 发表于 2019-2-20 09:52:00

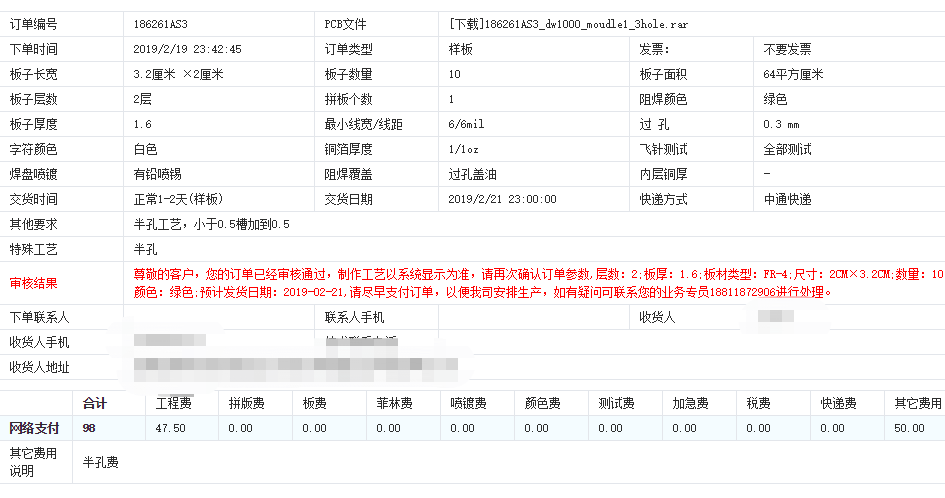

终于找了一家收费稍微便宜的pcb 厂家做样板了，10片，98，其中邮票孔需要额外收50单个PCB空板10元一块

最晚下周二应该可以收到了

tuzhuke · 发表于 2019-2-19 16:29:57

今天打算在JLC打样PCB，审核结果，由于使用邮票孔，价格翻了7-8倍，本来5片30，使用邮票孔需要缴纳270多

在其它厂商尝试，由于过孔太小，不给生产，需要进一步修改PCB
